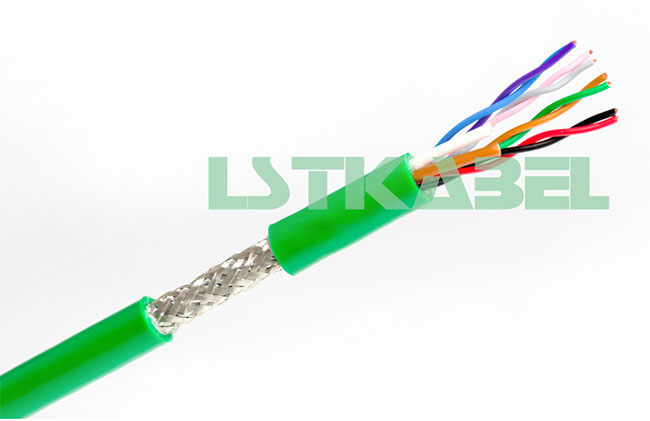

對于雙絞線，使用者最關心的是表征其性能的幾個指標。這些指標包括衰減、近端串擾、阻抗特性、分布電容、直流電阻、電纜特性等6個方面，下面做個簡單的介紹。
衰減是沿鏈路的信號損失度量。衰減與線纜的長度有關系，隨著長度的增加，信號衰減也隨之增加。衰減用“db”作單位，表示源傳送端信號到接收端信號強度的比率。由于衰減隨頻率而變化，因此，應測量在應用范圍內的全部頻率上的衰減。
2.近端串擾
串擾分近端串擾和遠端串擾（FEXT），測試儀主要是測量NEXT，由于存在線路損耗，因此FEXT的量值的影響較小。近端串擾（NEXT）損耗是測量一條非屏蔽雙絞線鏈路中從一對線到另一對線的信號耦合。對于非屏蔽雙絞線鏈路，NEXT是一個關鍵的性能指標，也是最難精確測量的一個指標。隨著信號頻率的增加，其測量難度將加大。NEXT并不表示在近端點所產生的串擾值，它只是表示在近端點所測量到的串擾值。這個量值會隨電纜長度不同而變，電纜越長，其值變得越小。同時發送端的信號也會衰減,對其它線對的串擾也相對變小。實驗證明，只有在40米內測量得到的NEXT是較真實的。如果另一端是遠于40米的信息插座，那么它會產生一定程度的串擾，但測試儀可能無法測量到這個串擾值。因此，最好在兩個端點都進行NEXT測量。大部分測試儀都配有相應設備，使得在鏈路一端就能測量出兩端的NEXT值。
3.直流電阻
直流環路電阻會消耗一部分信號，并將其轉變成熱量。它是指一對導線電阻的和，11801規格的雙絞線的直流電阻不得大于19.2歐姆。每對間的差異不能太大（小于 0.1歐姆），否則表示接觸不良，必須檢查連接點。
4.特性阻抗
與環路直流電阻不同，特性阻抗包括電阻及頻率為1～100MHz的電感阻抗及電容阻抗，它與一對電線之間的距離及絕緣體的電氣性能有關。各種電纜有不同的特性阻抗，而雙絞線電纜則有100歐姆、120歐姆及150歐姆幾種。
5.衰減串擾比（ACR）
在某些頻率范圍，串擾與衰減量的比例關系是反映電纜性能的另一個重要參數。ACR有時也以信噪比（SNR :Signal-Noice ratio）表示，它由最差的衰減量與NEXT量值的差值計算。ACR值較大，表示抗干擾的能力更強。一般系統要求至少大于10分貝。
6.電纜特性
通信信道的品質是由它的電纜特性描述的。SNR是在考慮到干擾信號的情況下，對數據信號強度的一個度量。如果SNR過低，將導致數據信號在被接收時，接收器不能分辨數據信號和噪音信號，最終引起數據錯誤。因此，為了將數據錯誤限制在一定范圍內，必須定義一個最小的可接收的SNR。
以上就是雙絞線的性能指標，了解這些信息，對我們采購雙絞線有很大的幫助。
衰減是沿鏈路的信號損失度量。衰減與線纜的長度有關系，隨著長度的增加，信號衰減也隨之增加。衰減用“db”作單位，表示源傳送端信號到接收端信號強度的比率。由于衰減隨頻率而變化，因此，應測量在應用范圍內的全部頻率上的衰減。
2.近端串擾
串擾分近端串擾和遠端串擾（FEXT），測試儀主要是測量NEXT，由于存在線路損耗，因此FEXT的量值的影響較小。近端串擾（NEXT）損耗是測量一條非屏蔽雙絞線鏈路中從一對線到另一對線的信號耦合。對于非屏蔽雙絞線鏈路，NEXT是一個關鍵的性能指標，也是最難精確測量的一個指標。隨著信號頻率的增加，其測量難度將加大。NEXT并不表示在近端點所產生的串擾值，它只是表示在近端點所測量到的串擾值。這個量值會隨電纜長度不同而變，電纜越長，其值變得越小。同時發送端的信號也會衰減,對其它線對的串擾也相對變小。實驗證明，只有在40米內測量得到的NEXT是較真實的。如果另一端是遠于40米的信息插座，那么它會產生一定程度的串擾，但測試儀可能無法測量到這個串擾值。因此，最好在兩個端點都進行NEXT測量。大部分測試儀都配有相應設備，使得在鏈路一端就能測量出兩端的NEXT值。
3.直流電阻
直流環路電阻會消耗一部分信號，并將其轉變成熱量。它是指一對導線電阻的和，11801規格的雙絞線的直流電阻不得大于19.2歐姆。每對間的差異不能太大（小于 0.1歐姆），否則表示接觸不良，必須檢查連接點。
4.特性阻抗
與環路直流電阻不同，特性阻抗包括電阻及頻率為1～100MHz的電感阻抗及電容阻抗，它與一對電線之間的距離及絕緣體的電氣性能有關。各種電纜有不同的特性阻抗，而雙絞線電纜則有100歐姆、120歐姆及150歐姆幾種。
5.衰減串擾比（ACR）
在某些頻率范圍，串擾與衰減量的比例關系是反映電纜性能的另一個重要參數。ACR有時也以信噪比（SNR :Signal-Noice ratio）表示，它由最差的衰減量與NEXT量值的差值計算。ACR值較大，表示抗干擾的能力更強。一般系統要求至少大于10分貝。
6.電纜特性
通信信道的品質是由它的電纜特性描述的。SNR是在考慮到干擾信號的情況下，對數據信號強度的一個度量。如果SNR過低，將導致數據信號在被接收時，接收器不能分辨數據信號和噪音信號，最終引起數據錯誤。因此，為了將數據錯誤限制在一定范圍內，必須定義一個最小的可接收的SNR。
以上就是雙絞線的性能指標，了解這些信息，對我們采購雙絞線有很大的幫助。
